什么是 yt4j-flow？

yt4j-flow 是 yt4j 项目内置的一款轻量级流程编排引擎，旨在通过可视化的方式设计和执行业务流程。

类似于 LiteFlow (opens new window) 和 Gobrs-Async (opens new window) 这样的优秀流程编排框架，yt4j-flow 提供了流程的可视化设计和执行能力，但设计理念更加简单直观。

---

核心特性

1. 可视化流程设计

• 基于 Web 的拖拽式流程设计器
• 节点连线设计流程
• 实时预览流程结构

2. JSON 流程定义

• 流程以 JSON 格式存储
• 支持导入导出
• 便于版本管理和协作

3. Spring Bean 集成

• 通过 beanId 直接调用 Spring Bean
• 无需额外配置，开箱即用
• 支持依赖注入

4. 条件判断

• 支持 SpEL 表达式
• 灵活的条件分支控制
• 动态路由决策

5. 执行模式

• 当前: 仅支持同步调用
• 计划: 未来将支持异步调用

---

流程设计器

yt4j-flow 的流程设计器基于 [easy-flow](https://github.com/Q Monk/easy-flow) 项目进行二次开发。

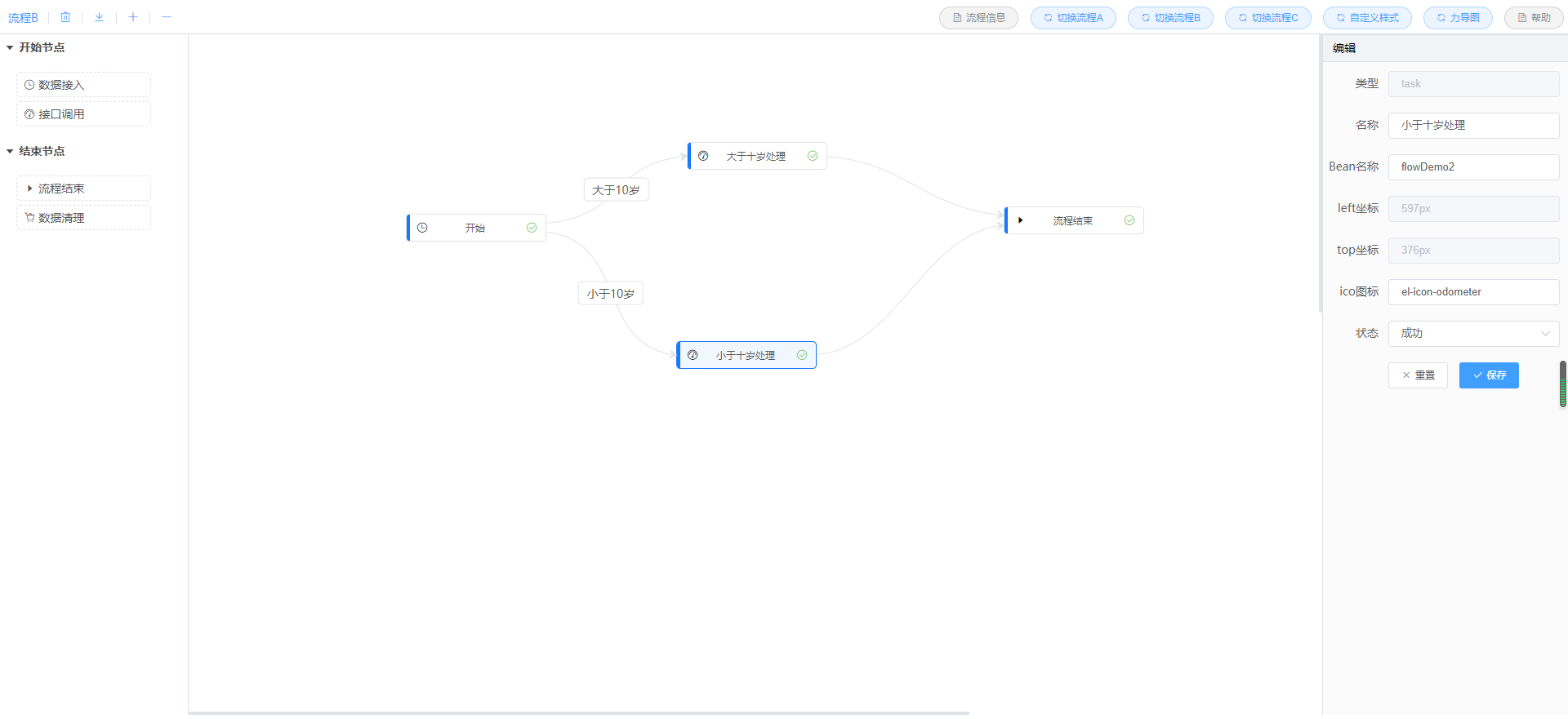

设计器界面

增强功能

我们在原 easy-flow 基础上增加了两个字段：

1. beanId: 填写 Spring Bean 的名称，用于流程节点执行时调用对应的 Bean
2. condition: 编写 SpEL 表达式，用于条件判断和流程分支

---

流程定义格式

JSON 结构说明

{
  "name": "测试流程",           // 流程名称
  "nodeList": [                 // 节点列表
    {
      "id": "59uh21rtyo",       // 节点唯一ID
      "name": "开始",           // 节点名称
      "type": "timer",          // 节点类型: timer/task/end
      "left": "266px",          // 画布左侧位置
      "top": "220px",           // 画布顶部位置
      "ico": "el-icon-time",    // 图标
      "state": "success"        // 状态
    },
    {
      "id": "4vcvxgcpo",
      "name": "大于十岁处理",
      "type": "task",           // 任务节点
      "left": "610px",
      "top": "132px",
      "ico": "el-icon-odometer",
      "state": "success",
      "beanId": "flowDemo1"     // 对应的 Spring Bean 名称
    },
    {
      "id": "tk07ay06hm",
      "name": "小于十岁处理",
      "type": "task",
      "left": "597px",
      "top": "376px",
      "ico": "el-icon-odometer",
      "state": "success",
      "beanId": "flowDemo2"     // 对应的 Spring Bean 名称
    },
    {
      "id": "ewo9o56u8x",
      "name": "流程结束",
      "type": "end",            // 结束节点
      "left": "998px",
      "top": "211px",
      "ico": "el-icon-caret-right",
      "state": "success"
    }
  ],
  "lineList": [                 // 连线列表
    {
      "from": "59uh21rtyo",     // 起始节点ID
      "to": "4vcvxgcpo",        // 目标节点ID
      "label": "大于10岁",      // 连线标签
      "condition": "#age>10"    // SpEL 条件表达式
    },
    {
      "from": "59uh21rtyo",
      "to": "tk07ay06hm",
      "label": "小于10岁",
      "condition": "#age<10"
    },
    {
      "from": "tk07ay06hm",
      "to": "ewo9o56u8x"
    },
    {
      "from": "4vcvxgcpo",
      "to": "ewo9o56u8x"
    }
  ],
  "id": "0"
}

---

使用指南

1. 创建流程 Bean

首先创建业务处理的 Spring Bean：

@Component("flowDemo1")
public class FlowDemo1 {

    public void execute(FlowContext context) {
        // 处理大于10岁的逻辑
        System.out.println("执行流程Demo1，年龄大于10岁");
        // 可以从 context 中获取参数
        Integer age = context.get("age", Integer.class);
        // 处理业务逻辑...
    }
}

@Component("flowDemo2")
public class FlowDemo2 {

    public void execute(FlowContext context) {
        // 处理小于10岁的逻辑
        System.out.println("执行流程Demo2，年龄小于10岁");
    }
}

2. 设计流程

使用流程设计器设计流程：

1. 拖拽节点到画布
2. 配置节点属性（name、beanId）
3. 连接节点
4. 设置连线条件（condition）
5. 导出 JSON 文件

3. 执行流程

将流程 JSON 文件保存到数据库或文件系统，通过流程引擎执行：

@Autowired
private FlowExecutor flowExecutor;

public void executeFlow(String flowJson, Map<String, Object> params) {
    // 创建流程上下文
    FlowContext context = new FlowContext();
    context.setVariables(params);

    // 执行流程
    flowExecutor.execute(flowJson, context);
}

4. 流程持久化

yt4j-flow-server 模块提供流程的持久化支持：

• 流程定义存储到数据库
• 流程实例管理
• 流程执行历史查询

---

节点类型

1. 开始节点（timer）

• 流程的起始点
• 可以配置定时触发（计划功能）

2. 任务节点（task）

• 执行具体业务逻辑
• 通过 beanId 关联 Spring Bean
• 支持传入参数和返回结果

3. 结束节点（end）

• 流程的结束点
• 可以配置流程结束后的回调

---

SpEL 表达式

流程连线支持使用 SpEL（Spring Expression Language）表达式进行条件判断：

常用示例

# 数字比较
#age > 10
#score >= 60

# 字符串判断
#status == 'APPROVED'

# 复杂条件
#age > 18 && #age < 60
#user.role == 'ADMIN' || #user.role == 'SUPER_ADMIN'

# 集合判断
#list.size() > 0
#user.roles.?[#this == 'ADMIN']

# 空值判断
#name != null
#list != null && #list.isEmpty() == false

---

典型应用场景

1. 审批流程

开始 → 部门经理审批 → (通过) → 总经理审批 → (通过) → 结束
                      ↓ (拒绝)                ↓ (拒绝)
                   结束(拒绝)              结束(拒绝)

2. 订单处理

开始 → 库存检查 → (有库存) → 创建订单 → 扣减库存 → 发送通知 → 结束
                ↓ (无库存)
              结束(缺货)

3. 数据同步

开始 → 数据校验 → (通过) → 数据转换 → 写入目标系统 → 结束
                ↓ (不通过)
              记录错误日志 → 结束

---

当前限制

已知限制

1. 仅支持同步调用

   • 当前版本所有节点串行执行
   • 不支持并行执行
   • 不支持异步回调

2. 无内置前端

   • yt4j-flow-server 暂时没有配套前端
   • 可以使用独立的设计器工具
   • 流程定义需要手动导入

3. 简单编排

   • 不支持复杂的流程控制（如循环、子流程）
   • 不支持事务管理
   • 不支持补偿机制

未来计划

• ✅ 异步调用支持
• ✅ 前端页面集成
• ✅ 审批流功能增强
• ✅ 流程监控和统计
• ✅ 更丰富的节点类型

---

与其他框架对比

特性	yt4j-flow	LiteFlow	Gobrs-Async
可视化设计	✅	❌	❌
JSON 定义	✅	✅	❌
Spring 集成	✅	✅	✅
异步支持	❌	✅	✅
复杂编排	简单	强大	强大
学习曲线	低	中	中

选择建议:

• 如果需要可视化设计和简单流程，选择 yt4j-flow
• 如果需要复杂的流程编排和高性能，选择 LiteFlow 或 Gobrs-Async

---

最佳实践

1. Bean 命名规范

// 推荐：使用有意义的 bean 名称
@Component("flow.approval.manager")
@Component("flow.order.create")

// 避免：使用无意义的名称
@Component("bean1")
@Component("testBean")

2. 流程设计原则

• 单一职责：每个节点只做一件事
• 流程清晰：避免过于复杂的嵌套
• 可测试性：节点逻辑独立，方便单元测试

3. 错误处理

@Component("flowDemo")
public class FlowDemo {

    public void execute(FlowContext context) {
        try {
            // 业务逻辑
        } catch (Exception e) {
            // 记录错误日志
            context.set("error", e.getMessage());
            throw e; // 抛出异常，终止流程
        }
    }
}

---

参考资料

• easy-flow 项目 (opens new window)
• LiteFlow 文档 (opens new window)
• Spring SpEL 文档 (opens new window)
